IREX - UML : un outil de communication technique et fonctionnelle

1. Introduction

Les projets informatiques modernes impliquent plusieurs acteurs aux profils variés : analystes d’affaires, développeurs, architectes, administrateurs systèmes, spécialistes en cybersécurité et responsables métiers. Cette diversité peut entraîner des difficultés de communication, surtout lorsque l’architecture ou les besoins du système sont décrits uniquement de manière textuelle.

Dans ce contexte, UML, pour Unified Modeling Language, constitue un support visuel efficace pour favoriser une compréhension commune du système. Il permet de représenter différents aspects d’un projet logiciel, aussi bien fonctionnels que techniques.

Le diagramme de cas d’utilisation joue un rôle important dans cette démarche, car il présente le système du point de vue des utilisateurs. Il permet d’identifier les acteurs, les principales fonctionnalités et les interactions attendues avec la solution.

L’objectif de cet article est de montrer comment UML peut servir d’outil de communication technique et fonctionnelle afin de faciliter les échanges entre les différentes parties prenantes d’un projet informatique.

2. UML : un langage commun

UML est un langage de modélisation qui permet de représenter visuellement un système logiciel. Il ne s’adresse pas uniquement aux développeurs : il sert aussi de support de communication entre les équipes métiers et les équipes techniques.

Grâce à ses différents diagrammes, UML permet d’adapter la représentation du système selon le besoin : fonctionnalités, interactions, composants ou déploiement.

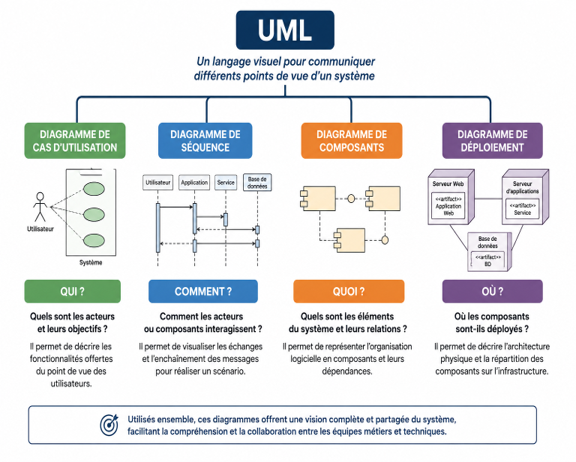

3. Différents diagrammes pour différents besoins

L’un des principaux atouts d’UML réside dans la diversité des diagrammes qu’il propose. Chaque diagramme répond à une question particulière concernant le système étudié.

Le diagramme de cas d’utilisation permet d’identifier les acteurs du système ainsi que les fonctionnalités auxquelles ils ont accès. Il répond principalement à la question : qui utilise le système et dans quel objectif ? Ce diagramme est particulièrement utile au début d’un projet, car il permet de clarifier les besoins fonctionnels avant d’entrer dans les détails techniques.

Le diagramme de séquence représente l’enchaînement chronologique des interactions entre différents acteurs ou composants. Il aide à comprendre comment un scénario se déroule, étape par étape.

Le diagramme de composants offre une vue logique de l’architecture logicielle. Il permet de visualiser les principaux éléments constitutifs du système ainsi que les relations qui existent entre eux.

Enfin, le diagramme de déploiement décrit la répartition physique ou virtuelle des composants au sein de l’infrastructure technique. Il répond à la question : où les différents services sont-ils déployés ?

L’utilisation combinée de ces diagrammes offre une représentation multidimensionnelle du système et facilite son appropriation par des publics variés.

4. Illustration à travers la plateforme ACRA

La plateforme ACRA illustre concrètement l’intérêt d’utiliser plusieurs diagrammes UML afin de communiquer différents aspects d’un même système.

Les diagrammes de cas d’utilisation permettent d’abord de représenter la dimension fonctionnelle de la plateforme. Ils identifient les différents profils d’utilisateurs, les fonctionnalités auxquelles chacun peut accéder ainsi que les règles générales d’accès à la solution.

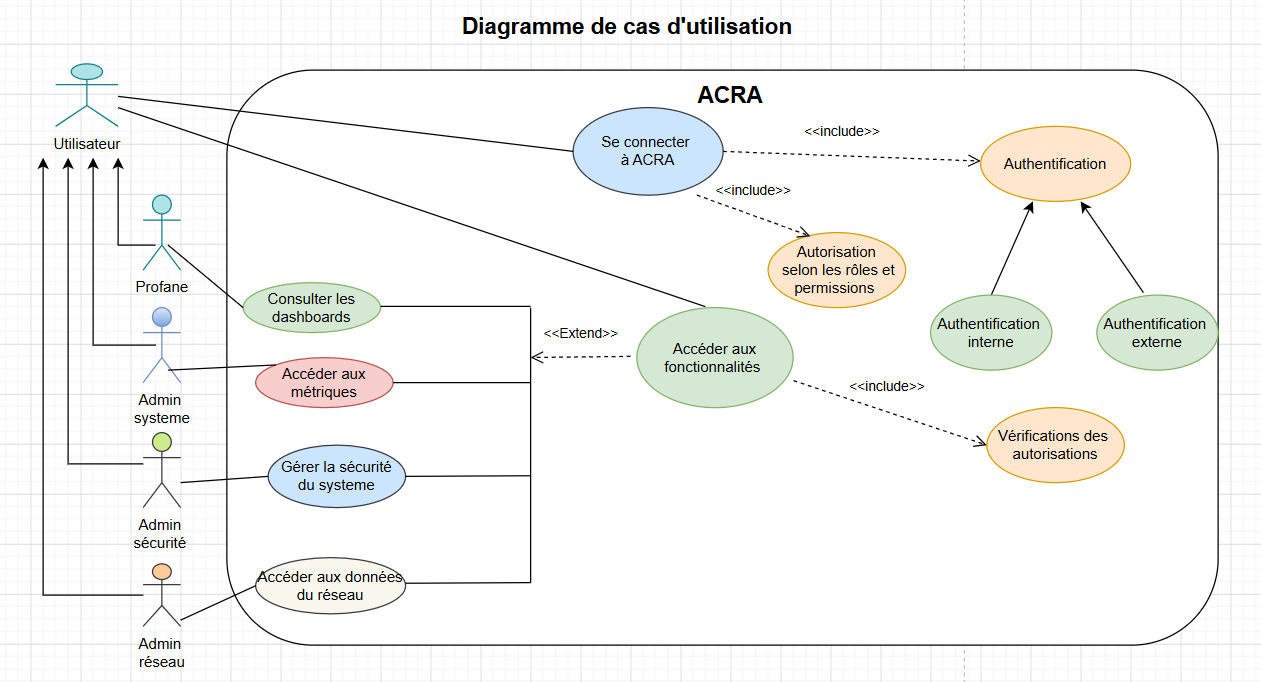

Dans le cas d’ACRA, un premier diagramme de cas d’utilisation présente les principaux usages de la plateforme du point de vue des utilisateurs. Tous les profils héritent d’un utilisateur de base et doivent d’abord se connecter à ACRA. Cette connexion inclut un mécanisme d’authentification, qui peut être interne ou externe selon le mode de déploiement, ainsi qu’une gestion des autorisations basée sur les rôles et les permissions.

Une fois authentifié et autorisé, chaque utilisateur accède aux fonctionnalités correspondant à son profil. Le profane peut consulter les dashboards, l’administrateur système accède aux métriques, l’administrateur sécurité gère les aspects liés à la sécurité du système, tandis que l’administrateur réseau accède aux données réseau.

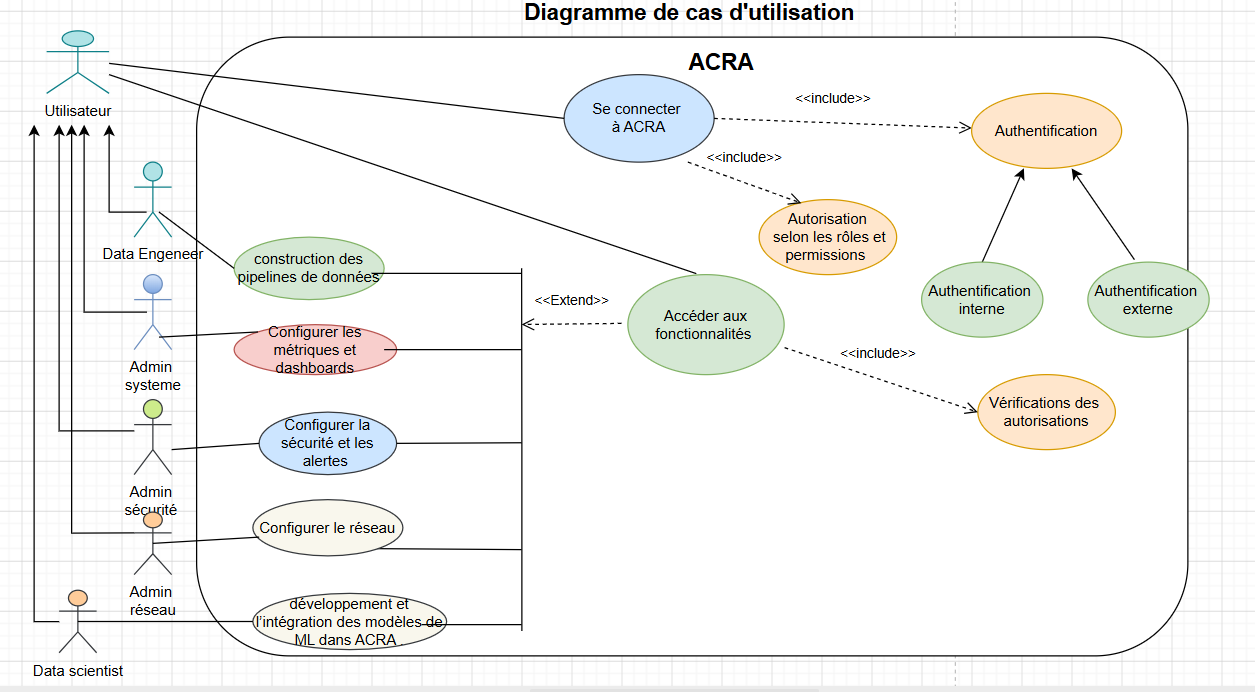

Un second diagramme de cas d’utilisation complète cette première représentation en mettant l’accent sur les fonctionnalités de configuration et d’exploitation de la plateforme. Il montre les actions réalisées par les différents acteurs techniques : construction de pipelines de données, configuration des métriques et des dashboards, configuration de la sécurité et des alertes, configuration du réseau, ainsi que développement et intégration de modèles de Machine Learning dans ACRA.

Les autres diagrammes UML complètent cette première lecture fonctionnelle. Les diagrammes de séquence permettent d’illustrer les scénarios d’authentification et d’autorisation, notamment dans le cadre de la fédération d’identité. Le diagramme de composants offre une vision logique de l’organisation interne d’ACRA, tandis que le diagramme de déploiement représente l’organisation physique ou virtuelle de la plateforme.

Ces différentes représentations ne sont pas concurrentes ; elles sont complémentaires. Ensemble, elles permettent d’obtenir une compréhension plus complète d’ACRA et favorisent le partage des connaissances entre les équipes.

5. Conclusion

UML constitue un outil efficace pour améliorer la communication dans les projets informatiques. Grâce à ses différents diagrammes, il permet de représenter un système selon plusieurs points de vue : besoins fonctionnels, interactions, composants et déploiement.

Le diagramme de cas d’utilisation joue un rôle important, car il clarifie les besoins des utilisateurs avant d’aborder les aspects plus techniques. Utilisé de manière pragmatique, UML réduit les ambiguïtés et favorise une compréhension partagée entre les équipes métiers et techniques.
