IREX - UML pour la décomposition en sous-systèmes : illustration avec ACRA

1. Introduction

Les systèmes informatiques modernes sont rarement constitués d’un seul bloc applicatif. Ils reposent plutôt sur plusieurs composants spécialisés qui collaborent pour offrir un service complet aux utilisateurs. Cette organisation améliore la modularité, mais elle rend aussi la compréhension globale du système plus difficile.

Lorsqu’une architecture devient complexe, il devient nécessaire de la découper en parties cohérentes. Cette démarche, appelée décomposition en sous-systèmes, permet d’identifier les grandes responsabilités du système et de mieux comprendre comment ses composants interagissent.

Dans ce contexte, le diagramme de composants UML constitue un outil efficace pour représenter la structure logique d’une solution. Il permet de visualiser les principaux sous-systèmes, leurs responsabilités et leurs dépendances.

2. Le diagramme de composants : représenter les responsabilités

Le diagramme de composants UML permet de représenter l’organisation logique d’un système. Il met en évidence les modules principaux, les services qu’ils fournissent et les relations qu’ils entretiennent avec les autres composants.

Il répond principalement à quatre questions :

• Quels sont les principaux sous-systèmes de la solution ?
• Quel est le rôle de chaque composant ?
• Comment les composants collaborent-ils ?
• Quelles dépendances existent entre eux ?

Ce type de représentation est particulièrement utile lorsque plusieurs équipes doivent comprendre ou faire évoluer une même architecture. Il permet de clarifier les frontières fonctionnelles et de limiter les ambiguïtés liées aux responsabilités de chaque composant.

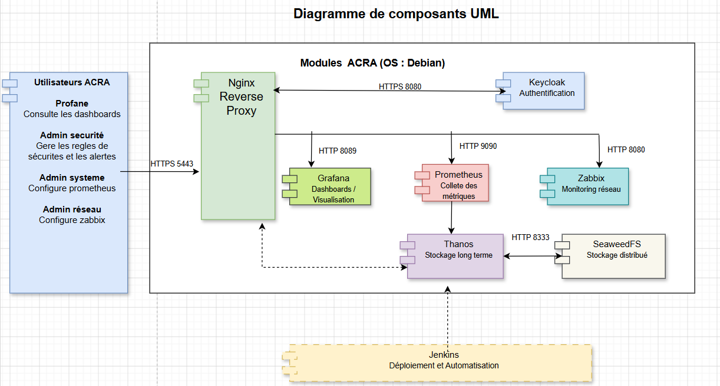

3. Illustration avec la plateforme ACRA

La plateforme ACRA illustre bien l’intérêt d’une décomposition en sous-systèmes. Elle n’est pas composée d’un seul service, mais d’un ensemble de composants spécialisés qui contribuent chacun au fonctionnement global de la solution.

Nginx agit comme point d’entrée sécurisé. Il reçoit les requêtes des utilisateurs et les redirige vers les services appropriés.

Keycloak prend en charge la gestion des identités et des accès. Il assure l’authentification des utilisateurs ainsi que l’application des autorisations.

Grafana constitue le sous-système dédié à la visualisation. Il permet aux utilisateurs de consulter les tableaux de bord et les indicateurs produits par la plateforme.

Prometheus assure la collecte des métriques issues des services supervisés. Ces données sont utilisées pour observer l’état du système.

Zabbix complète cette supervision en apportant des fonctionnalités de monitoring réseau et d’observation des équipements.

Thanos intervient pour le stockage à long terme des métriques collectées par Prometheus. Il améliore la disponibilité et la conservation de l’historique des données.

SeaweedFS constitue le sous-système de stockage distribué de la plateforme. Il permet de stocker et d’organiser les données volumineuses utilisées ou produites par les différents services d’ACRA.

Cette décomposition montre qu’ACRA n’est pas un système monolithique. Il s’agit d’un ensemble de sous-systèmes spécialisés, chacun ayant une responsabilité précise dans l’architecture globale.

4. Bénéfices de la décomposition en sous-systèmes

La décomposition en sous-systèmes présente plusieurs bénéfices.

Elle améliore d’abord la compréhension globale de l’architecture. Au lieu d’analyser le système comme un ensemble difficile à maîtriser, chaque composant peut être étudié selon son rôle propre.

Elle facilite ensuite la maintenance. Lorsqu’un composant doit évoluer, il est plus simple d’identifier son périmètre et ses dépendances avec le reste de la plateforme.

Cette approche favorise également une meilleure répartition des responsabilités entre les équipes. Chaque groupe peut se concentrer sur les composants correspondant à son domaine d’expertise.

Enfin, la décomposition améliore la communication technique. Le diagramme de composants fournit une représentation claire, partagée et exploitable par différents profils : développeurs, administrateurs système, architectes ou exploitants.

5. Conclusion

La décomposition en sous-systèmes permet de réduire la complexité perçue d’une architecture logicielle. Elle aide à identifier les composants principaux, leurs rôles et les relations qui les unissent.

Dans le cas d’ACRA, le diagramme de composants UML met en évidence une organisation fondée sur plusieurs sous-systèmes spécialisés : accès, sécurité, visualisation, collecte de métriques, supervision réseau et stockage long terme.

Utilisé comme support de communication, ce diagramme facilite la compréhension de la plateforme, améliore le transfert de connaissances et soutient les activités de maintenance et d’évolution du système.
