IREX - UML au service de la cybersécurité : illustrer l’IAM d’ACRA grâce aux diagrammes de séquence

1. Introduction

Les architectures modernes s’appuient de plus en plus sur des mécanismes de gestion des identités et des accès afin de sécuriser l’accès aux ressources numériques. Dans la plateforme ACRA, ces mécanismes permettent de contrôler l’accès aux différents modules selon le profil de chaque utilisateur.

L’authentification, l’autorisation et la fédération d’identité impliquent généralement plusieurs acteurs et composants interagissant selon des séquences précises. Ces échanges peuvent devenir complexes, surtout lorsque plusieurs modes d’authentification coexistent.

Dans ce contexte, les diagrammes de séquence UML constituent un support efficace pour représenter clairement les interactions liées à la sécurité dans ACRA et faciliter leur compréhension par les différentes parties prenantes.

2. Pourquoi utiliser UML ?

Le diagramme de séquence UML permet de représenter chronologiquement les échanges entre les différents acteurs d’un système. Chaque interaction est illustrée sous forme de messages échangés entre des participants identifiés.

Dans le domaine de la cybersécurité, ce type de diagramme présente plusieurs avantages. Il facilite la compréhension des mécanismes d’authentification, met en évidence les responsabilités des différents composants et permet de communiquer clairement les scénarios de sécurité auprès d’équipes aux profils variés.

Dans le contexte d’ACRA, il permet notamment d’illustrer les interactions entre Nginx, Keycloak, les fournisseurs d’identité et les modules applicatifs, aussi bien en mode autonome qu’en mode organisationnel.

Les diagrammes de séquence constituent ainsi un outil particulièrement adapté pour documenter les architectures IAM et expliquer le déroulement des processus d’authentification.

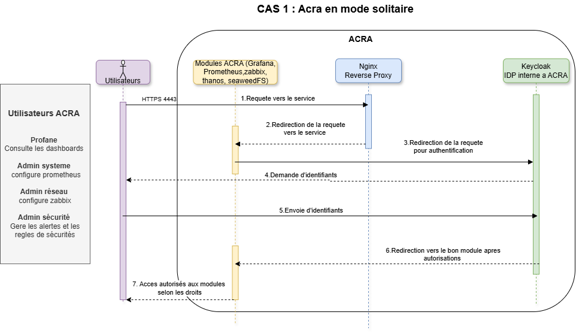

3.Authentification locale

Dans le premier scénario, ACRA fonctionne en mode autonome. L’authentification des utilisateurs est entièrement prise en charge par le fournisseur d’identité interne basé sur Keycloak.

L’utilisateur accède initialement à la plateforme via Nginx sur le port 4443, qui agit comme point d’entrée sécurisé. Lorsqu’une authentification est requise, la requête est redirigée vers Keycloak afin de demander les identifiants de connexion. Une fois l’utilisateur authentifié, Keycloak vérifie les autorisations associées à son profil avant de rediriger la requête vers le module concerné.

Ce mode de fonctionnement centralise la gestion des identités au sein même de la plateforme et simplifie le contrôle des accès lorsque l’organisation ne dispose pas d’une infrastructure IAM existante.

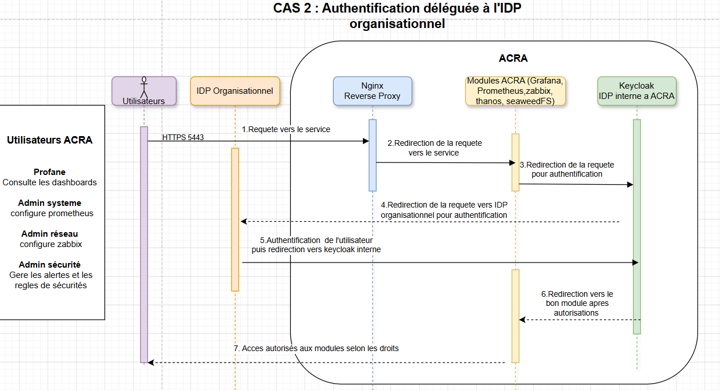

4. Fédération d’identité

Dans certaines organisations, la validation des identités est déjà assurée par un fournisseur d’identité externe. Afin de s’intégrer dans ce type d’environnement, ACRA peut déléguer l’authentification à un fournisseur d’identité organisationnel.

L’utilisateur accède d’abord à la plateforme via Nginx. Après avoir identifié qu’une authentification est nécessaire, Keycloak redirige la requête vers le fournisseur d’identité externe. Celui-ci procède à la validation des identifiants avant de renvoyer l’utilisateur vers Keycloak.

Keycloak conserve alors son rôle de gestionnaire des autorisations en déterminant les ressources auxquelles l’utilisateur peut accéder au sein d’ACRA. Une fois cette étape complétée, l’accès au module demandé est accordé selon les droits associés au profil utilisateur.

Cette approche permet aux organisations de bénéficier d’un mécanisme d’authentification unifié tout en conservant un contrôle précis des autorisations au niveau de la plateforme.

5. Conclusion

La cybersécurité repose sur des mécanismes dont la compréhension est essentielle pour garantir une intégration et une exploitation adéquates des systèmes d’information. Toutefois, la complexité croissante des architectures IAM peut rendre leur communication difficile.

Les diagrammes de séquence UML offrent une représentation claire et structurée des échanges liés à l’authentification et à l’autorisation. En illustrant le rôle des différents acteurs ainsi que l’enchaînement des interactions, ils contribuent à réduire les ambiguïtés et à faciliter le partage des connaissances entre les équipes techniques et fonctionnelles.

À travers l’exemple d’ACRA, cette approche démontre que l’UML ne constitue pas uniquement un outil de modélisation, mais également un véritable support de communication au service de la cybersécurité.
